机械性能及防锈处理
■机械性能
| 机械特性 | ||||
| 指定 | 抗拉强度 | 屈服点（最小） | 伸长率（最小） | |
| 冷拔 | 470~840兆帕 | 355牛/毫米 | 8% | |
| 机械加工 | 410~520兆帕 | 275牛/平方米 | 22% | |
| 空洞的 | 370~520兆帕 | 235牛/毫米 | 22% | |
■化学成分
| 指定 | 钢材规范 | 最大 C% | 最大硅含量 | 锰% 最大 | P% 最大 | 最大 S% |
| 冷拔 | ISO 630 铁360B |
0.17 | 0.4 | 1.4 | 0.045 | 0.045 |
| 机械加工 | ISO 630 铁430B |
0.21 | 0.4 | 1.5 | 0.045 | 0.045 |
| 空洞的 | Q235A | 0.22 | 0.35 | 1.4 | 0.045 | 0.045 |
■防锈处理
| 指定 | 防锈 | 方法 | 户外（月） | 室内（月） |
| 冷拔 | 防锈油/204-1 通用防锈油或74-2 硬涂层防锈油 |
润滑脂 | 3~6 | 24 |
| 机械加工 | ||||
| 空洞的 | 三价铬镀锌 | 加拉尼兹 | 22% | 60 |

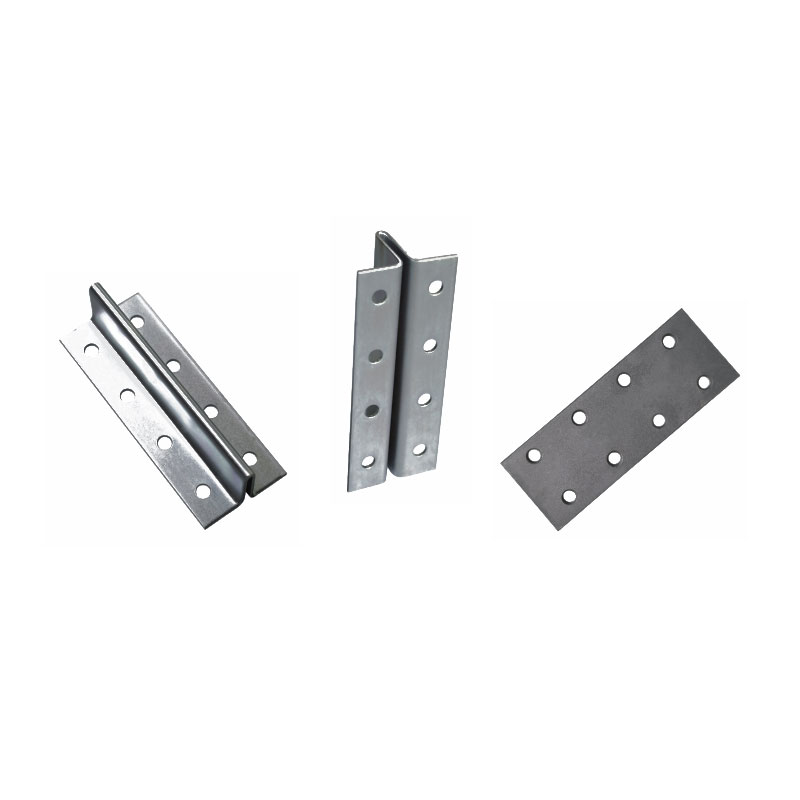

导压板
■铸造或锻造压板
| 代码 | 指定 | 尺寸（毫米） | |||||||||
| A | B | C | D | E | F | G | M | Ø | 螺栓 | ||
| C/F1 | T75/B | 30 | 15 | 15 | 30 | 10.5 | 15 | 4.5 | 3 | 9 | M8 |
| C/F2 | T89/B | 32 | 16 | 16 | 38 | 11 | 16 | 5 | 6 | 13 | M12 |
| C/F3 | T90/B | 32 | 16 | 16 | 38 | 11 | 16 | 5 | 6 | 13 | M12 |
| 碳/氟4 | T114/B | 50 | 22 | 28 | 50 | 14 | 22 | 5 | 7.5 | 17 | M16 |
| T127-1/B | 50 | 22 | 28 | 50 | 14 | 22 | 5 | 7.5 | 17 | M16 | |
| T127-2/B | 50 | 22 | 28 | 50 | 17 | 25 | 8 | 8 | 17 | M16 | |
| T140-1/B | 50 | 22 | 28 | 50 | 17 | 25 | 8 | 8 | 17 | M16 | |
| C/F5 | T140-2/B | 70 | 38 | 32 | 65 | 16 | 25.5 | 12.5 | 24 | 20.5 | M18 |
| C/F6 | T140-3/B | 70 | 38 | 32 | 75 | 19 | 28.5 | 19 | 24 | 20.5 | M18 |
■滑动压板
| 代码名称 | 尺寸（毫米） | ||||||||||
| A | B | C | D | E | F | G | M | Ø | 螺栓 | ||
| C/F2 | T89/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 |
|
13 | M12 |
| T90/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 | - | 13 | M12 | |
| T114/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 |
|
17.5 | M16 | |
| T127-1/B | 76 | 70 | 31 | 5 | 9 | 14.5。 | 18.5 | - | 17.5 | M16 | |
| C/F1 | T127-2/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 | - | 17.5 | M16 |
| T140-1/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 | - | 17.5 | M16 | |
| T140-2/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 |
|
17.5 | M16 | |
■T型压板
| 代码 | 指定 | 尺寸（毫米） | |||||||||
| A | B | C | D | E | F | G | M | Ø | 螺栓 | ||
| T1 | T45/A | 32 | 22 | 15 | 12 | 5.5 | 5 | 11 | 23 | 10 | M10 |
| T50/A | 32 | 22 | 15 | 12 | 5.5 | 5 | 11 | 23 | 10 | M10 | |
| T2 | T70-1/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 |
| T75-3/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 | |
| T82/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | M12 | |
| T3 | T89/B | 45 | 29 | 16 | 18.5 | 9.5 | 8 | 13 | 34 | 14 | M14 |
| T90/B | 45 | 29 | 16 | 18.5 | 9.5 | 8 | 13 | 34 | 14 | M14 | |
| T4 | T114/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 14 | M16 |
| T125/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 16 | M16 | |
| T127/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 16 | M16 | |
| T5 | T140-1/B | 55 | 37 | 18 | 23 | 13 | 11 | 17 | 42 | 18 | M18 |
| T140-2/B | 55 | 37 | 18 | 23 | 13 | 11 | 17 | 42 | 18 | M18 | |
