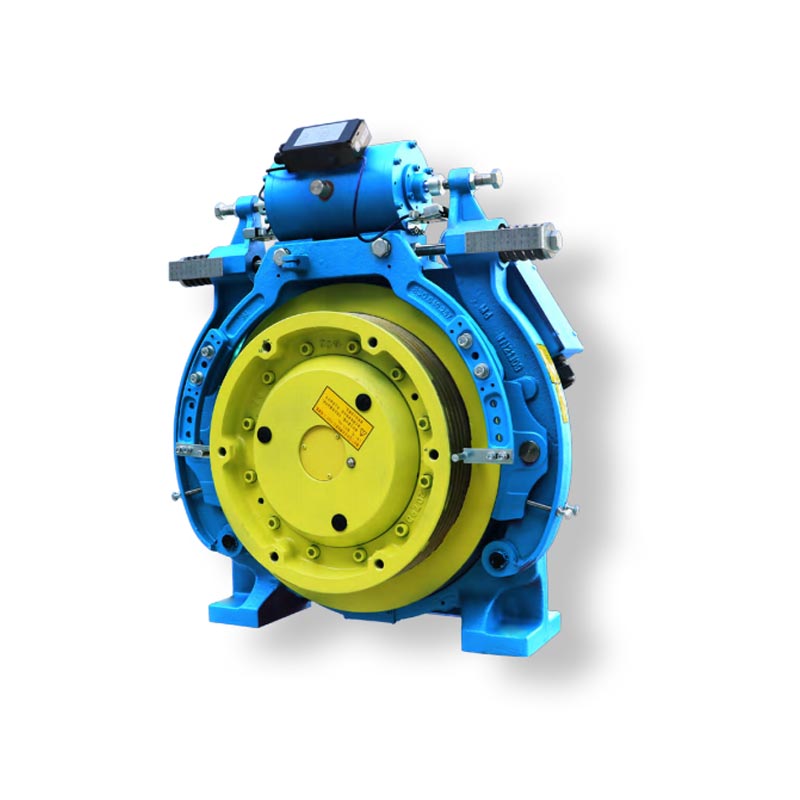

WT-E MRL乘客电梯

WT-E MRL乘客电梯

Model:WT-E

■容量：630kg-1600kg
■缠绕方式：单缠绕
■转子：外转子
■底切：U
■脚垫平整度：< 0.5mm
■防护等级：IP40
■绝缘等级：F
■杆数：30
■占空比：S5-40％
■电机额定电压：AC380V
■刹车：鼓式
■制动电压：DC110V

发送询问

产品描述

WT-E系列机器

WT-E Series Machines

容量	630公斤-1600公斤
裹	单包
转子	内转子
底切	U
脚垫平整度	<0.5毫米
防护等级	IP40
绝缘等级	F
波兰人	20
工作周期	S5-40％
电机额定电压	交流380V
制动	鼓
拾取/保持电压	直流110V

制动用全波整流电源

Performance Paramete

容量(公斤)	D1	D2	D3	D4	D5	D6	D7	ΦP	W1	W2	W3	W4	W5	世界银行	W7	世界银行	H1	氢2	H3	H4	N
1150-1275	72.5	130	187	273	40	170	28.5	400	350	500	560	750	660	150	220	276	290	570	825	30	M16
1350	79.5	130	187	287	40	177	28.5	400	350	500	560	750	660	150	220	276	290	570	825	30	M16
1600	97	125	195.5	315	56	169.5	36	450	400	600	680	810	960	317	430	490	320	595	905	40	M24

模型	容量千克	电梯速度多发性硬化症	额定输出千瓦	额定电流 A	额定速度转速	频率赫兹	滑轮直径毫米	扭矩纳米	绳索	沟区毫米	切角	凹槽角度	绕绳	轴负载千克	手轮	远程释放	惯性公斤·米^2	重量千克
WT-630-100-E	630	1.0	4.3	11.0	95	23.8	400	432	4-Φ10	14	β=95°	γ=30°	2:1	3000	N	Y	3.50	305
WT-630-150-E		1.5	6.4	18.0	143	35.8		425
WT-630-160-E		1.6	6.8		153	38.3		425
WT-630-175-E		1.75	7.4		167	41.8		423
WT-800-100-E	800	1.0	5.4	12.5	95	23.8	400	543	5-Φ10	14	β=95°	γ=30°	2:1	3000	N	Y	3.50	305
WT-800-150-E		1.5	8.1	22.0	143	35.8		540
WT-800-160-E		1.6	8.6		153	38.3		537
WT-800-175-E		1.75	9.6		167	41.8		549
WT-800-200-E		2.0	11.0	26.5	191	47.8		550									3.80	310
WT-800-250-E		2.5	13.8	32.5	239	59.8		550									3.80	310
WT-1000-100-E	1000	1.0	6.4	15.0	95	23.8	400	640	5-Φ10	14	β=95°	γ=30°	2:1	3000	N	Y	3.80	310
WT-1000-150-E		1.5	10.0	24.0	143	35.8		665
WT-1000-160-E		1.6	10.7	27.5	153	38.3		665
WT-1000-175-E		1.75	11.7	27.5	167	41.8		669

点击查看图片

笔记：
1.制动电压为DC110V。其他制动电压请咨询工程师。
2.直流制动需要柜内降压变压器保证保持电压为吸合电压的50%。
3.180°包角和MRL应用。
4.Regen驱动应用请先与我们协商，然后备注订购。
5.符合GB/T 7588.1的制动器图片与实际略有差异。

WT-E系列机器

WT-E Series Machines

外形图尺寸

容量(公斤)	速度(米/秒)	ΦP	D1	D2	D3	D4	D5	D6	D7	W1	W2	W3	W4	W5	H1	氢2	H3	H4
320	1.0	330	57.5	146	25	210	275	90	190	390	260	460	148	640	220	477	30	176
450	1.0-1.75
630	1.0-2.5	320	76	145	34.5	204	290	90	220	500	350	560	118	724	285	591	30	204
	1.0-1.75	400			27.5	207.5	300	115			366		134	794		622	25	233
	2.0-2.5				29.5			90						806			30
800	1.0-1.75				27.5			115						794			25
	2.0-2.5				29.5			90						806			30
1000	1.0-1.75				27.5			115						794			25
	2.0-2.5		84		29.5		316	90						806			30

模型	容量千克	电梯速度多发性硬化症	额定输出千瓦	额定电流 A	额定速度转速	频率赫兹	滑轮直径毫米	扭矩纳米	绳索	沟区毫米	切角	凹槽角度	绕绳	轴负载千克	手轮	远程释放	惯性公斤·米^2	重量千克
WT-1150-100-E	1150	1.0	7.3	17.0	95	23.8	400	729	5-Φ10	14	β=95°	γ=30°	2:1	3,500 人	N	Y	4.60	400
WT-1150-150-E		1.5	10.9	31.0	143	35.8
WT-1150-160-E		1.6	11.7		153	38.3
WT-1150-175-E		1.75	12.8		167	41.8
WT-1150-200-E		2.0	14.6	36.0	191	47.8
WT-1250-100-E	1250	1.0	7.9	18.0	95	23.8	400	793	5-Φ10	14	β=95°	γ=30°	2:1	3,500 人	N	Y	4.60	400
WT-1250-150-E		1.5	11.9	34.0	143	35.8
WT-1250-160-E		1.6	12.7		153	38.3
WT-1250-175-E		1.75	13.9		167	41.8
WT-1250-200-E		2.0	15.9	38.5	191	47.8
WT-1275-100-E	1275	1.0	8.0	18.0	95	23.8	400	809	5-Φ10	14	β=95°	γ=30°	2:1	3,500 人	N	Y	4.60	400
WT-1275-150-E		1.5	12.1		143	35.8
WT-1275-160-E		1.6	12.9	34.0	153	38.3
WT-1275-175-E		1.75	14.2		167	41.8
WT-1275-200-E		2.0	16.2	38.5	191	47.8
WT-1350-100-E	1350	1.0	8.5	20.0	95	23.8	400	856	6-Φ10	14	β=95°	γ=30°	2:1	3,500 人	N	Y	4.60	420
WT-1350-150-E		1.5	12.8	35.0	143	35.8
WT-1350-160-E		1.6	13.7		153	38.3
WT-1350-175-E		1.75	15.0		167	41.8
WT-1350-200-E		2.0	17.1	42.0	191	47.8
WT-1600-100-E	1600	1.0	10.2	25.0	85	21.3	450	1141	7-Φ10	14	β=95°	γ=30°	2:1	4,500	N	Y	5.40	490
WT-1600-150-E		1.5	15.2	39.0	127	31.8
WT-1600-160-E		1.6	16.2		136	34.0
WT-1600-175-E		1.75	17.8		149	37.3
WT-1600-200-E		2.0	20.3	45.0	170	42.5

点击查看图片

笔记：
1.平衡比为0.45~0.5。
2.制动电压为DC110V。其他制动电压请咨询工程师。
3.直流制动需要柜内降压变压器保证保持电压为吸合电压的50%。
4.180°包角和MRL应用。
5.Regen驱动应用请先与我们协商，然后备注订购。

6.符合GB/T 7588.1的制动器图片与实际略有差异。
